Tableau électrique : le guide pour tout savoir !
Le tableau électrique est un élément essentiel de toute installation électrique, que ce soit pour les particuliers, les petits commerces ou le petit tertiaire. Il assure la distribution de l’électricité, la protection des circuits électriques, des appareils connectés au réseau, et garantit la sécurité des personnes. Dans cet article, nous vous expliquons tout ce que vous devez savoir sur votre tableau électrique, ses composants, les normes à respecter et les avantages d’une installation aux normes réalisée par un électricien. Et pour toute demande de travaux, découvrez nos services d’électriciens à Grenoble et contactez-nous !
Qu'est-ce qu'un tableau électrique ?

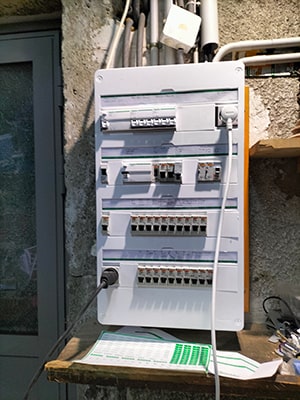

Le tableau électrique, également appelé panneau de distribution, coffret électrique ou armoire électrique est au cœur de votre installation électrique. C’est un boîtier qui regroupe l’ensemble des dispositifs de protection et de commande de l’installation électrique. Il distribue l’électricité à travers les différents circuits électriques de votre habitation ou de votre commerce et assure la sécurité de votre réseau électrique en cas de surcharge, de court-circuit ou de fuite de courant.
À quoi sert mon tableau électrique ?
Le tableau électrique possède 3 fonctions essentielles :
- Distribution de l’électricité : Il répartit l’électricité provenant du réseau électrique public ou d’une source privée (comme une installation photovoltaïque) vers les différents circuits de l’installation et ainsi, vos équipements et appareils électriques connectés au réseau.
- Protection des circuits et des appareils : Grâce aux disjoncteurs et interrupteurs différentiels, le tableau électrique protège les circuits et les appareils électriques contre les surcharges, les courts-circuits et les défauts d’isolement.
- Sécurité des personnes : Il prévient les risques d’électrocution en coupant automatiquement le courant en cas de détection d’un défaut.
Où est placé mon tableau électrique ?

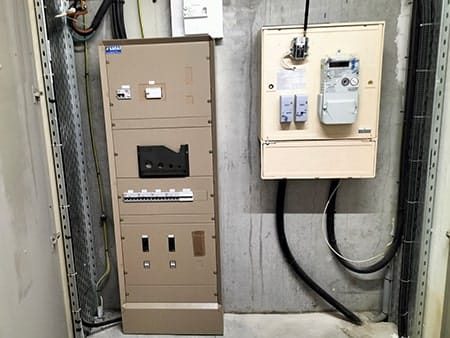

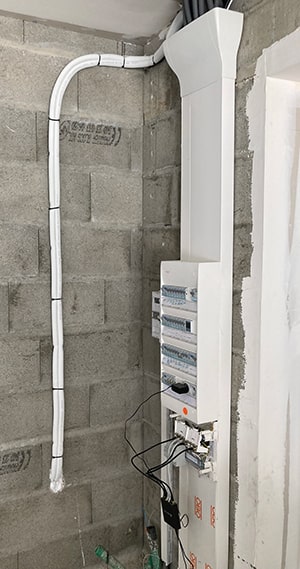

Le tableau électrique est généralement installé dans un emplacement central de l’habitation ou du commerce pour faciliter la distribution de l’électricité et l’accès aux dispositifs de protection. Il est souvent placé dans un Espace Technique Électrique du Logement (ETEL), qui est une zone dédiée regroupant l’ensemble des équipements électriques de l’habitation.
L’ETEL inclut une Gaine Technique Logement (GTL), qui centralise les différents câblages et équipements techniques pour une meilleure organisation et accessibilité. L’ETEL et la GTL doivent respecter des dimensions et des critères spécifiques définis par la norme NF C 15-100, afin d’assurer la sécurité et la conformité de l’installation électrique.
De quoi est composé mon tableau électrique ?

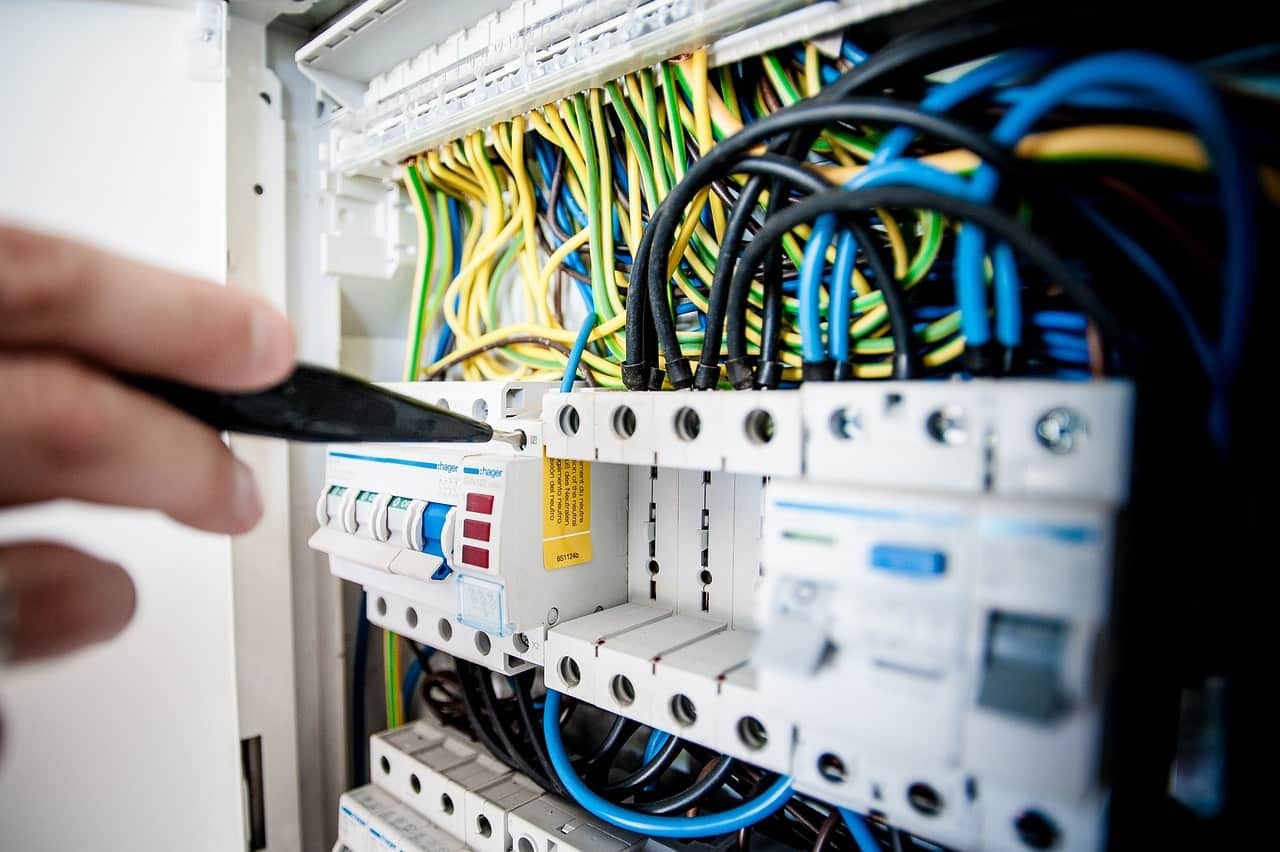

Le tableau électrique regroupe tous les circuits de l’installation électrique. Il est composé de plusieurs modules qui garantissent la sécurité de votre habitation. Voici les principaux composants que vous retrouverez dans votre panneau de distribution.
- Boîtier du coffret électrique : généralement fabriqué en métal ou en plastique robuste, il contient tous les composants du tableau électrique.
- Rangées ou rails DIN : Ces rails métalliques servent à fixer les différents modules du tableau.
- Bornes de raccordement : Elles permettent de connecter les câbles électriques aux modules.
- Bornier de terre : Obligatoire pour assurer la mise à la terre du tableau électrique.
- Peignes d’alimentation : Utilisés pour simplifier le câblage et assurer une distribution homogène du courant.
- Connecteurs : Ils permettent de relier les différents composants entre eux.
Disjoncteur général
L’amoire électrique est alimenté par un disjoncteur général (aussi appelé disjoncteur de branchement), qui protège l’ensemble de votre réseau électrique. Avant toute intervention sur votre installation électrique, il est essentiel de mettre hors tension ce disjoncteur pour garantir la sécurité.
Interrupteurs différentiels
Les disjoncteurs différentiels ont pour fonction principale de protéger les personnes en contact avec l’installation électrique de votre logement ou commerce. Ils detectent les fuites de courants, comme lorsqu’un appareil présente un défaut d’isolement et coupent le courant pour éviter les risques d’électrisation ou d’électrocution. Ils sont placés en amont des rails DIN et des disjoncteurs divisionnaires.
Disjoncteurs divisionnaires
Les disjoncteurs divisionnaires protègent les circuits électriques contre les surcharges et les courts-circuits, qui peuvent endommager les installations et les appareils. Ils viennent en remplacement des fusibles et choisis selon les circuits qu’ils protègent avec par exemple :
- Un disjoncteur de 16 Ampère pour un circuit de prises de courant avec terre.
- Un disjoncteur de 20 Ampère pour des circuits d’électroménager (four, lave-vaisselle etc…)
- Un disjoncteur de 32 Ampère pour des plaques de cuissons.
Les modules de commande d'éclairage
Des modules facultatifs peuvent être ajoutés, tels que les modules suivants pour gérer l’éclairage :
- Télérupteur : il permet de contrôler un point lumineux avec plusieurs boutons poussoirs.
- Minuterie : il éteint automatiquement les équipements après une durée définie.
- Télévariateur : il régule l’intensité lumineuse des éclairages.
Les modules de gestion d'énergie
D’autres modules facultatifs permettent d’optimiser la consommation électrique avec :
- Les contacteurs jour/nuit : ils permettent de profiter des tarifs heures creuses en coupant certains circuits en dehors de ces périodes.
- Les délesteurs : il coupe certains circuits lors de pics de puissance pour évituer une surcharge.
- Les horloges de programmation : elle définit les plages de fonctionnement de certains équipements.
- Les sous-compteur : il permet de mesurer la consommation d’une partie spécifique du foyer, comme par exemple le garage dans les copropriétés.
Quels sont les normes électriques pour mon tableau et mon installation électrique ?
C’est la norme NF C 15-100 qui définit les règles à suivre pour vos tableaux et installations électriques. Elle est essentielle pour garantir la sécurité et la conformité de vos installation, dans les bâtiments commerciaux et les habitations. Elle concerne tous les publics, et notamment les propriétaires, copropriétaires, maîtres d’ouvrage, maîtres d’œuvre, constructeurs, promoteurs, architectes, entreprises du bâtiment et électriciens.
Les règles de la norme NF C 15-100
Mise à la terre des équipements
Toutes les masses métalliques et l’installation électrique doivent être reliées à la terre.
Protection contre la foudre
Installation obligatoire d’un parafoudre dans les habitations situés dans les zones à risque élevée (AQ2), comme à Grenoble.
Protection des personnes et des circuits
La norme stipule le nombre et le type de disjoncteurs à installer selon les besoins électriques du bâtiment.
Gaine Technique Logement (GTL) et ETEL
La création d’un Espace Technique Électrique du Logement et d’une Gaine Technique Logement obligatoire.
Tableau électrique
Le tableau électrique doit prévoir des emplacements vides, disponibles pour l’ajout de futurs disjoncteurs.
Circuits d'éclairages et de prises de courant
La norme détermine le nombre de points d’éclairage, de prises de courant et leur alimentation pour éviter les surcharges.
Circuits pour volets roulant
Pour les volets roulants motorisés, obligation de la création d’un circuit électrique spécialisé et dédié à leur alimentation.
Circuits de chauffage
Obligation de création d’un circuit spécifique avec protections adaptées selon le modèle de chauffage électrique utilisé.
Salle de bain
Liaison équipotentielle obligatoire et règlementation pour assurer la sécurité des équipements électriques en présence d’eau.
Réseau de communication
Spécification de la composition du tableau de communication et son câblage pour assurer une connexion optimale des équipements électriques.
Véhicules électriques
Impose un circuit dédié, protégé par un disjoncteur différentiel de type A – 30 mA et un disjoncteur approprié.
Les avantages d'une installation électrique aux normes
Une installation et un tableau électrique aux normes minimisent les risques d’accidents électriques, d’incendies et d’électrocution :
- Une installation bien conçue par votre électricien optimise la consommation d’énergie, ce qui peut se traduire par des économies sur votre facture électrique.
- Installer des composants électriques de qualité et aux normes augmente la durée de vie et la fiabilité de votre installation électrique.
- Respecter les normes en vigueur est une obligation légale. En cas de sinistre, une installation non conforme peut poser des problèmes avec votre assurance.
Les risques d'une installation électrique non conforme
La non conformité d’une installation électrique peut impacter autant les personnes que les équipements connectés, ainsi :
- Les surcharges et courts-circuits non protégés peuvent provoquer des incendies.
- Une mauvaise protection des circuits peut entraîner des chocs électriques dangereux, pour vos appareils et vous-même.
- Une installation non conforme est plus sujette aux pannes, ce qui peut perturber votre quotidien et vos activités professionnelles.
- En cas de sinistre, une installation non conforme peut entraîner un refus de prise en charge par votre assurance. En outre, si des dégâts corporels surviennent, la victime a le droit de se retourner contre le responsable de l’installation.
Pourquoi faire appel à un électricien professionnel pour votre tableau électrique ?
Seuls les électriciens professionnels qualifiés sont habilités à installer ou mettre à jour un tableau électrique conforme aux normes. Faire appel à un électricien garantit une installation sécurisée et de qualité. Assurez-vous cependant que votre électricien possède les certifications et qualifications en électricité nécessaires pour éffectuer la mise aux normes en toute sécurité.
À Grenoble, vous pouvez compter sur les services d’Electro-Claires et nos électriciens ! Détenteur de la qualification QUALIFELEC RGE, nous intervenons depuis 1964 chez nos clients pour tous leurs travaux en électricité !
